X射线检测机

■

Dage X-RAY主要优势特点：

射线管：X射线检测机中最核心的部件，用于发射Ｘ射线的装置。DAGE在2006年2月首次推出世界上第一支３代NT管（封闭式透射管），它是继2代管（开放管-Open Tube）48年后由Dage率先开发推出的新一代射线管，它具有更小的聚焦光点和更高的分辨率（NT100可达100纳米），并且不需要更换灯丝标靶的免维护钻石标靶全新射线管

接收仪：Dage拥有数码Ｘ射线影像增强仪（I.I. + CCD – XiDAT 2 传统数码I.I. 和XiDAT 3 Dage 专有数码I.I.）和平板接仪任不同的应用客户群选择。

运动机构：Dage机器为接收仪在上发射管置下的方式，可在保证没有碰撞的情况下一直得到最大的放大倍率；及专有的接收仪2轴同步移动，可锁目标点进行0-70度倾斜360度全方位观测。

JADE / RUBY / DIAMOND

• Max. Board Size: 29” x 22.8” (736 x 580 mm)

• Max. Inspection Area: 20” x 17.5” (508 x 444mm)

• Maximum Sample Weight: 10 kg (22 lbs)

• 70°Oblique without Loss of Magnification

• AxiS - Active X-ray Image Stabilization (Ruby / Diamond)

• Maintenance-Free Tube: NT500 (Ruby), NT100 (Diamond)

• Xidat 3.0 2MP (Ruby / Diamond), 3MP (Diamond FP)

Machine:

• Size: 1450 x 1700 x 1970 mm (w x d x h)

• System Weight: 1950 kg (4300 lbs)

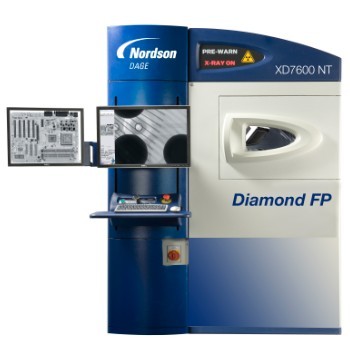

XD7600NT RUBY XL (NT500 TUBE)

• Max. Board Size: 47” x 26.4” (1205 x 672 mm)

• Maximum Sample Weight: 10 kg (22 lbs)

• 70°Oblique without Loss of Magnification

• Two 24” TFT LCD Monitors

• AxiS - Active X-ray Image Stabilization

Machine:

• Size: 2400 x 1975 x 2060 mm (w x d x h)

• System Weight: 3000 kg (6600 lbs)





应用领域
■ SEMI / LCD / PCB / PCBA / FA
质量管控／工艺分析/ 锡球气泡统计/ BGA检测/ IC封装检查/多层PCB板Layout 检测 / 短路和开路 / 锡量及变形检查



CT（可选项）
